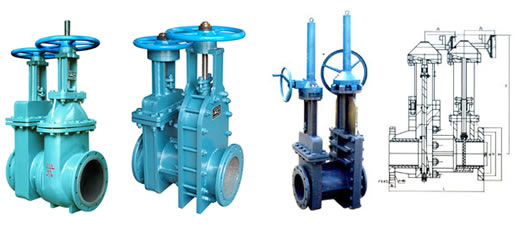

LSJL系列聯體式截止節流閥

一、用途與規范：

一一該產品結構合理，開啟靈活、使用壽命長。主要適用于不超過6.4MPa、工作溫度≤100℃的礦山、冶金、電力、化工、污水排放等行業輸送礦漿、砂漿、污水、灰渣混合物介質，前面的閥作為啟閉用，后面的閥為無級調節流量之用。

性能規范:

產品型號	公稱壓力	密封試驗壓力	強度試驗壓力	工作溫度	適用介質
943 LSJL 43 F-10C 743	1.0	1.1	1.5	≤120C°	礦漿渣水
943 LSJL 43 F-16C 743	1.6	1.76	2.4
943 LSJL 43 F-25 743	2.5	2.75	3.75
943 LSJL 43 F-40 743	4.0	4.4	6.0
943 LSJL 43 F-64 743	6.4	7.04	9.6

二、主要零件材料:

零件名稱	材料
	10C	16C	25	40	64
閥體	WCB板材焊接
閥座	聚氨脂
閘板	2Crl3
閥桿	2Crl3或1Crl8Ni9Ti
閥桿螺母	鑄鋁青銅ZCuA19Mn2
手輪	QT400-17
通徑內襯耐磨層	玄武巖鑄石

三、主要連接尺寸

尺寸mm 公稱公稱通徑DN 壓力MPa		D	K	d	D1	f	f1	b	L	Z-d0	D0	H		W(kg)
尺寸mm 公稱公稱通徑DN 壓力MPa		D	K	d	D1	f	f1	b	L	Z-d0	D0	手動	電動	手動	電動
1.0C	100	220	180	156	3	3	3	22	450±2	8-φ18	280	580	885	90	130
	125	250	210	184	184	3	184	22	475±2	8-φ18	300	605	925	110	160
	150	285	240	211	211	3	211	24	500±2	8-φ18	360	630	955	150	190
	200	340	295	266	266	3	266	24	550±2	8-φ22	400	650	975	170	230
	250	395	350	319	319	3	319	26	600±2	12-φ22	400	785	1100	220	320
	300	445	400	370	370	4	370	26	750±2	12-φ22	500	950	1365	260	340
	350	505	460	429	429	4	429	26	800±3	16-φ22	560	1025	1455	320	430
	400	565	515	480	480	4	480	26	950±3	16-φ26	640	1250	1675	440	508
	450	615	565	530	530	4	530	28	1000±3	20-φ26	720	1350	1786	580	840
	500	670	620	582	582	4	582	28	1050±3	20-φ26	800	1470	2040	760	940
1.6C	100	220	180	156	156	3	156	22	450±2	8-φ18	280	580	885	90	130
	125	250	210	184	184	3	184	22	475±2	8-φ18	300	605	925	110	160
	150	285	240	211	211	3	211	24	500±2	8-φ22	360	630	955	150	190
	200	340	295	266	266	3	266	24	550±2	12-φ22	400	650	975	170	230
	250	405	355	319	319	3	319	26	600±2	12-φ26	400	785	1100	220	320
	300	460	410	370	370	4	370	28	750±2	12-φ26	500	950	1365	260	340
	350	520	470	429	429	4	429	30	800±3	16-φ26	560	1050	1455	330	440
	400	580	525	480	480	4	480	32	950±3	16-φ30	640	1250	1675	450	518
	450	640	585	548	548	4	548	34	1000±3	20-φ30	720	1350	1786	620	762
	500	715	650	609	609	4	609	36	1050±3	20-φ33	800	1470	2040	820	950
2.5	100	235	190	156	156	3	156	24	450±2	8-φ22	280	605	925	96	136
	125	270	220	184	184	3	184	26	475±2	8-φ26	300	630	955	114	167
	150	300	250	211	211	3	211	28	500±2	8-φ26	360	652	975	156	219
	200	360	310	274	274	3	274	30	550±2	12-φ26	400	786	1100	240	295
	250	425	370	330	330	3	330	32	600±2	12-φ30	400	956	1365	310	440
	300	485	430	389	389	4	389	34	750±2	16-φ30	500	1056	1455	520	630
	350	555	490	448	448	4	448	38	800±3	16-φ33	560	1250	1675	650	760
	400	620	550	503	503	4	503	40	950±3	16-φ36	640	1350	1786	910	1142
	450	670	600	548	548	4	548	42	1000±3	20-φ36	720	1470	2040	1200	1312
	500	730	660	609	609	4	609	44	1050±3	20-φ36	800	1500	2155	1400	1532
4.0	100	235	190	156	150	3	3.5	24	450±2	8-φ22	280	610	935	98	161
	125	270	220	184	176	3	3.5	26	475±2	8-φ26	300	635	945	108	219
	150	300	250	211	204	3	3.5	28	500±2	8-φ26	400	655	960	186	304
	200	375	320	284	260	3	3.5	34	550±2	12-φ30	500	788	1100	260	345
	250	450	385	345	313	3	3.5	38	600±2	12-φ33	500	960	1370	320	460
	300	515	450	409	364	4	3.5	42	750±2	16-φ33	560	1060	1460	540	640
	350	580	510	465	422	4	4	46	800±3	16-φ36	640	1260	1680	660	770
	400	660	585	535	474	4	4	50	950±3	16-φ39	720	1360	1790	940	1154
	450	685	610	560	524	4	4	50	1000±3	20-φ39	800	1480	2050	1220	1352
	500	755	670	615	576	4	4	52	1050±3	20-φ42	800	1510	2165	1420	1442
6.4	100	250	200	168	150	3	3.5	32	450±2	8-φ25	280	610	935	98	162
	125	295	240	202	176	3	3.5	36	475±2	8-φ30	300	635	945	109	220
	150	340	280	240	204	3	3.5	38	500±2	8-φ34	400	655	960	186	304
	200	405	345	300	260	3	3.5	44	550±2	12-φ34	500	788	1100	275	380
	250	470	400	352	313	3	3.5	48	600±2	12-φ41	560	960	1370	340	480
	300	530	460	412	364	4	3.5	54	750±2	16-φ41	560	1060	1460	540	650
	350	595	525	475	422	4	4	60	800±3	16-φ41	640	1260	1680	670	780
	400	670	585	525	474	4	4	66	950±3	16-φ48	720	1360	1790	950	1162
	450	715	630	575	484	4	4	68	1000±3	20-φ48	800	1480	2050	1220	1452
	500	800	705	640	576	4	4	70	1050±3	20-φ54	800	1510	2165	1420	1542
