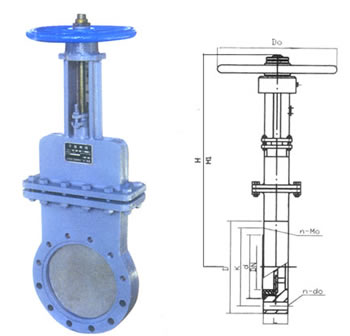

PZ系列除灰平板閘閥
一、用途與規范：
 |
性能規范:
| 型 號 |
公稱壓力MPa |
強度試驗壓力MPa |
工作溫度t℃ |
適用介質 |
| 973 PZ— 673 X-6C 73 |
0.6 |
0.9 |
≤120 |
顆粒、粉粒與空氣混合物顆粒與空氣經1：30 |
| 973 PZ— 673 X-10C 73 |
1.0 |
1.5 |
||
| 973 PZ— 673 X-16C 73 |
1.6 |
2.4 |
||
| 氣缸公稱壓力 ——————0.4-0.6MPa |
適用介質：空氣 |
|||
二、主要零件材料:
| 零件名稱 |
材 料 |
||
| 6C |
10C |
16C |
|
| 閥 體 |
WCB(ZG230-450) |
||
| 閥 蓋 |
WCB(ZG230-450) |
||
| 閘 板 |
2Crl3或1Crl8Ni9Ti不銹鋼 |
||
| 閥 桿 |
2Crl3或1Crl8Ni9Ti不銹鋼 |
||
| 氣 缸 |
國家標準 |
||
| 閥 座 |
聚氨酯或聚四氟 |
||
三、主要連接尺寸
| 公稱 壓力MPa |
公稱 通徑 DN |
尺寸 |
|||||||||
| L |
D |
K |
d |
n-d0 |
n-M0 |
液、氣動 |
電動 |
手動 |
|||
| M |
H |
M |
H |
||||||||
| 0.6C |
50 |
43±1 |
140 |
110 |
88 |
2-φ14 |
2-M12 |
M10×1 |
700 |
720 |
720 |
| 65 |
46±1 |
160 |
130 |
108 |
2-φ14 |
2-M12 |
M14×15 |
730 |
750 |
690 |
|
| 80 |
52±1 |
190 |
150 |
124 |
2-φ18 |
2-M16 |
M14×15 |
760 |
780 |
640 |
|
| 100 |
56±1 |
210 |
170 |
144 |
2-φ18 |
2-M16 |
M18×15 |
790 |
810 |
590 |
|
| 125 |
56±1 |
240 |
200 |
174 |
4-φ18 |
4-M16 |
M22×15 |
840 |
860 |
540 |
|
| 150 |
52±1 |
265 |
225 |
199 |
4-φ18 |
4-M16 |
M22×18 |
890 |
930 |
440 |
|
| 200 |
56±1 |
320 |
280 |
254 |
4-φ18 |
4-M16 |
M22×15 |
1010 |
1050 |
360 |
|
| 250 |
56±1 |
375 |
335 |
309 |
6-φ18 |
6-M16 |
M27×2 |
1090 |
1100 |
340 |
|
| 300 |
78±1 |
440 |
395 |
413 |
6-φ22 |
6-M20 |
M27×2 |
1190 |
1240 |
320 |
|
| 1.0C |
50 |
43±1 |
165 |
125 |
102 |
2-φ18 |
2-M16 |
M10×1 |
700 |
720 |
720 |
| 65 |
46±1 |
185 |
145 |
122 |
2-φ18 |
2-M16 |
M14×15 |
730 |
750 |
690 |
|
| 80 |
52±1 |
200 |
160 |
138 |
4-φ18 |
4-M16 |
M14×15 |
760 |
780 |
640 |
|
| 100 |
56±1 |
220 |
180 |
158 |
4-φ18 |
4-M16 |
M18×15 |
790 |
810 |
590 |
|
| 125 |
56±1 |
250 |
210 |
184 |
4-φ18 |
4-M16 |
M22×15 |
840 |
860 |
540 |
|
| 150 |
52±1 |
285 |
240 |
212 |
4-φ22 |
4-M20 |
M22×18 |
890 |
930 |
440 |
|
| 200 |
56±1 |
340 |
295 |
268 |
4-φ22 |
4-M20 |
M22×15 |
1010 |
1050 |
360 |
|
| 250 |
56±1 |
395 |
350 |
320 |
6-φ22 |
6-M20 |
M27×2 |
1090 |
1100 |
340 |
|
| 300 |
78±1 |
445 |
400 |
370 |
6-φ22 |
6-M20 |
M27×2 |
1190 |
1240 |
320 |
|
| 1.6C |
50 |
43±1 |
165 |
125 |
102 |
2-φ18 |
2-M16 |
M10×1 |
700 |
720 |
720 |
| 65 |
46±1 |
185 |
145 |
122 |
2-φ18 |
2-M16 |
M14×15 |
730 |
750 |
690 |
|
| 80 |
52±1 |
200 |
160 |
138 |
4-φ18 |
4-M16 |
M14×15 |
760 |
780 |
640 |
|
| 100 |
56±1 |
220 |
180 |
158 |
4-φ18 |
4-M16 |
M18×15 |
790 |
810 |
590 |
|
| 125 |
56±1 |
250 |
210 |
184 |
4-φ22 |
4-M16 |
M22×15 |
840 |
860 |
540 |
|
| 150 |
52±1 |
285 |
240 |
212 |
6-φ22 |
4-M20 |
M22×18 |
890 |
930 |
440 |
|
| 200 |
56±1 |
340 |
295 |
268 |
6-φ22 |
6-M20 |
M22×15 |
1010 |
1050 |
360 |
|
| 250 |
56±1 |
405 |
355 |
320 |
6-φ26 |
6-M24 |
M27×2 |
1090 |
1100 |
340 |
|
| 300 |
78±1 |
460 |
410 |
370 |
6-φ26 |
6-M24 |
M27×2 |
1190 |
1240 |
320 |
|
DN100～500mm. 結構長度按GB12221-89和用戶要求設計。 法蘭連接尺寸和密封型式按GB9113.3～9113.11-88的規定。
| |
|
|
