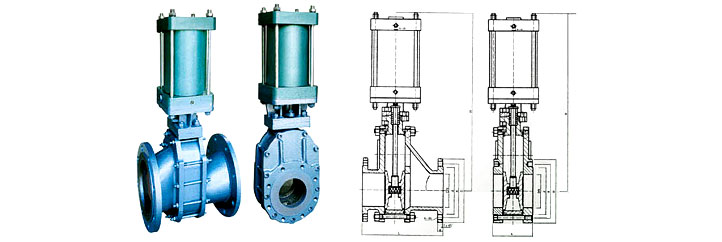

GHZ44H系列干灰閘閥

商品描述： 一、用途與規范： 干灰閘閥是我廠專利產品。該產品具有結構合理、開啟靈活、使用壽命長等特點。主要適用于火力發電廠干灰、粉煤灰、水泥等氣力輸送系統作為啟閉裝置，具有獨特的設計觀念。 性能規范: 產品型號 公稱壓力 密封試驗力 強度試驗壓力 工作溫度 適用介質 944 GHZ 644 H-6C 44 0.6 0.66 0.9 ≤120℃ 顆粒、粉粒與空氣混合物 顆粒與空氣比1：3 944 GHZ 644 H-10C 44 1.0 1.1 1.5 944 GHZ 644 H-16C 44 1.6 1.76 2.4 944 GHZ 644 H-25 44 2.5 2.75 3.75 二、主要零件材料: 零件名稱 材料 6C 10C 16C 25 閥 體 WCB 閥 蓋 WCB 閘 板 2Cr13或1Cr18Ni9Ti ZG230-450堆焊耐磨材料 閥 桿 2Cr13或1Cr18Ni9Ti 氣缸 國家標準 閥座 2Cr13 三、主要連接尺寸 公稱壓力 MPa 公稱通徑 mm 尺寸mm L D K d n-M/n-d0 0.6 50 108/250 140 110 88 4-M12/4-φ14 65 112/270 160 130 108 4-M12/4-φ14 80 114/280 190 150 124 4-M16/4-φ18 100 127/300 210 170 144 4-M16/4-φ18 125 140/325 240 200 174 8-M16/8-φ18 150 140/350 265 225 199 8-M16/8-φ18 200 152/400 320 280 254 8-M16/8-φ18 250 165/450 375 335 309 12-M16/12-φ18 300 178/500 440 395 363 12-M20/12-φ22 1.0 50 108/250 165 125 99 4-M16/4-φ18 65 112/270 185 145 118 4-M16/4-φ18 80 114/280 200 160 132 8-M16/8-φ18 100 127/300 220 180 156 8-M16/8-φ18 125 140/325 250 210 184 8-M16/8-φ18 150 140/350 285 240 211 8-M20/8-φ22 200 152/400 340 295 266 8-M20/8-φ22 250 165/450 395 350 319 12-M20/12-φ22 300 178/500 445 400 370 12-M20/12-φ22 1.6 50 108/250 165 125 99 4-M16/4-φ18 65 112/270 185 145 118 4-M16/4-φ18 80 114/280 200 160 132 8-M16/8-φ18 100 127/300 220 180 156 8-M16/8-φ18 125 140/325 250 210 184 8-M16/8-φ18 150 140/350 285 240 211 8-M20/8-φ22 200 152/400 340 295 266 12-M20/12-φ22 250 165/450 405 355 319 12-M26/12-φ28 300 178/500 460 410 370 12-M26/12-φ28 2.5 50 108/250 165 125 99 4-M16/4-φ18 65 112/270 185 145 118 8-M16/8-φ18 80 114/280 200 160 132 8-M16/8-φ18 100 127/300 235 190 156 8-M20/8-φ22 125 140/325 270 220 184 8-M24/8-φ26 150 140/350 300 250 211 8-M24/8-φ26 200 152/400 360 310 274 12-M24/12-φ26 250 165/450 425 370 330 12-M27/12-φ30 300 178/500 485 430 389 16-M27/16-φ30 注:前面為短結構,后面為長結構。
