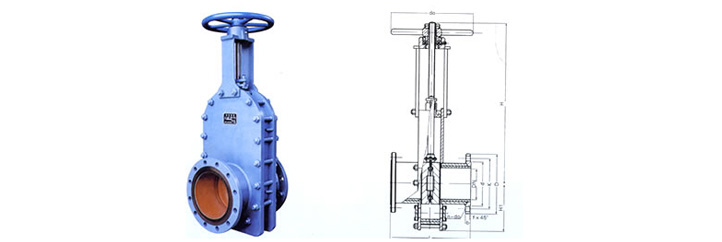

NFGZ系列耐磨防垢閘閥

商品描述： 一、用途與規范： 該產品是我廠專利產品。該產品具有結構合理、開啟靈活、使用壽命長等特點，主要適用于公稱壓力不大于2.5MPa、工作溫度≤200C°的礦山、水除灰、干除灰等輸送礦漿、渣水混合物系統，作為啟閉之用的新型耐磨防垢閘閥。 性能規范: 產品型號 公稱壓力 密封試驗壓力 強度試驗壓力 工作溫度 適用介質 944 NFGZ 44 H-10C 644 1.0 1.1 1.5 ≤200℃ 礦漿 渣水 944 NFGZ 44 H-16C 644 1.6 1.76 2.4 944 NFGZ 44 H-25 644 2.5 2.75 3.75 二、主要零件材料: 零件名稱 材 料 10C 16C 25 閥 體 Q235A 閥 蓋 Q235A 閘 座 Q235A+堆焊516MA 閥 板 KMTBCr15Mo3 ZG230-450堆焊516MA 或Cr26或Cr28 閥 桿 2Cr13或1Cr18Ni9Ti　 閥桿螺母 鑄鋁青銅ZCuA19Mn2 手輪 QT400-17 三、主要連接尺寸 尺寸mm D K d b f L Z-d0 D0 公稱通徑DN 公稱壓力MPa 1.0 80 200 160 132 20 3 280±2　 8-φ18 200 100 220 180 156 22 3 300±2 8-φ18 240 125 250 210 184 22 3 325±2 8-φ18 240 150 285 240 211 24 3 350±2 8-φ22 280 200 340 295 266 24 3 400±2 8-φ22 360 250 395 350 319 26 3 450±2 12-φ22 400 300 445 400 370 26 4 500±3 12-φ22 500 350 505 460 429 26 4 550±3 16-φ22 560 400 565 515 480 26 4 600±3 16-φ26 600 450 615 565 530 28 4 650±3 20-φ26 720 500 670 620 582 28 4 700±3 20-φ26 800 1.6 80 200 160 132 20 3 280±2　 8-φ18 200 100 220 180 156 22 3 300±2　 8-φ18 240 125 250 210 184 22 3 325±2　 8-φ18 240 150 285 240 211 24 3 350±2　 8-φ22 280 200 340 295 266 24 3 400±2　 12-φ22 360 250 405 355 319 26 3 450±2　 12-φ26 400 300 460 410 370 28 4 500±3 12-φ26 500 350 520 470 429 30 4 550±3 16-φ26 560 400 580 525 480 32 4 600±3 16-φ30 600 450 640 585 548 34 4 650±3 20-φ30 720 500 715 650 609 36 4 700±3 20-φ33 800 2.5 80 200 160 132 24 3 　280±2　 8-φ18 200 100 235 190 156 24 3 300±2　 8-φ22 240 125 270 220 184 26 3 325±2　 8-φ26 280 150 300 250 211 28 3 350±2　 8-φ26 320 200 360 310 274 30 3 400±2　 12-φ26 400 250 425 370 330 32 3 450±2　 12-φ30 500 300 485 430 389 34 4 500±3 16-φ30 560 350 555 490 448 38 4 550±3 16-φ33 600 400 620 550 503 40 4 600±3 16-φ36 720 450 670 600 548 42 4 650±3 20-φ36 800 500 730 660 609 44 4 700±3 20-φ36 800
