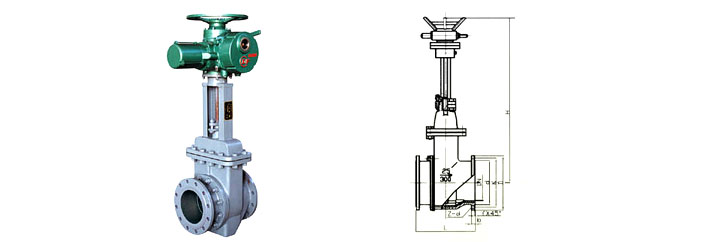

NPZ耐磨排渣閘閥

商品描述： 一、用途與規范： 　　本產品是我廠最近開發研制的新產品。該產品具有結構合理、開啟靈活、使用壽命長等特 點，主要適用于公稱壓力小于6.4MPa、工作溫度≤100℃的鐵礦、鉬礦、水除灰等輸送礦漿、 渣水混合物系統，作為啟閉之用的新型耐磨排渣閥。 一、性能規范: 產品型號 公稱壓力 密封試驗壓力 強度試驗壓力 工作溫度 適用介質 941 NPZ 41 H-10C 641 1.0 1.1 1.5 ≤120C° 礦 漿 渣 水 941 NPZ 41 H-16C 641 1.6 1.76 2.4 941 NPZ 41 H-25 641 2.5 2.75 3.8 941 NPZ 41 H-40 641 4.0 4.4 6.0 941 NPZ 41 H-64 641 6.4 7.04 9.6 二、主要零件材料: 零件名稱 材 料 10C 16C 25 40 64 閥 體 WCB(ZG230-450)不銹鋼 閥 蓋 WCB(ZG230-450)不銹鋼 閥 座 NMS1合金 閘 板 NMS1合金+WCB(ZG230-450) 閥 桿 2Crl3或1Crl8Ni9Ti 閥桿螺母 鑄鋁青銅ZCuA19Mn2 手 輪 QT400-17 三、主要連接尺寸 尺寸mm D K d b D1 f f1 L Z-d D0 H W(kg) 公稱 公稱 通徑DN 壓力MPa 手動 電動 手動 電動 1.0C 100 220 180 156 22 3 3 3 300±2 8-φ17.5 240 435 790 92 140 125 250 210 184 24 184 3 184 325±2 8-φ17.5 240 535 895 110 154 150 285 240 212 24 211 3 211 350±2 8-φ22 280 585 905 136 191 200 340 295 268 24 266 3 266 400±2 8-φ22 360 640 965 148 248 250 395 350 320 26 319 3 319 450±2 12-φ22 400 720 994 216 285 300 445 400 370 26 370 3 370 500±3 12-φ22 500 956 1056 320 430 350 505 460 430 28 429 3 429 550±3 16-φ22 560 1010 1124 440 508 400 565 515 480 28 480 3 480 600±3 16-φ26 600 1250 1540 580 840 450 615 565 530 28 530 4 530 650±3 20-φ26 720 1304 1670 760 940 500 670 620 582 30 582 4 582 700±3 20-φ26 800 1430 1980 1040 1180 1.6C 100 220 180 156 22 156 3 156 300±2 8-φ17.5 240 435 790 92 140 125 250 210 184 24 184 3 184 325±2 8-φ18 240 535 895 110 154 150 285 240 212 24 211 3 211 350±2 8-φ22 280 585 905 136 191 200 340 295 266 24 266 3 266 400±2 12-φ22 360 640 965 148 248 250 405 355 320 26 319 3 319 450±2 12-φ26 400 720 994 216 285 300 460 410 370 26 370 3 370 500±2 12-φ26 500 956 1056 330 440 350 520 470 430 30 429 3 429 550±2 16-φ26 560 1010 1124 450 518 400 580 525 480 32 480 3 480 600±2 16-φ30 600 1250 1540 620 762 450 640 585 548 34 548 4 548 650±2 20-φ30 720 1304 1670 770 950 500 715 650 609 36 609 4 609 700±2 20-φ33 800 1430 1980 1050 1190 2.5 100 235 190 158 24 156 3 156 300±2 8-φ22 240 436 792 93 142 125 270 220 184 24 184 3 184 325±2 8-φ26 280 547 890 112 163 150 300 250 212 28 211 3 211 350±2 8-φ26 320 587 910 138 194 200 360 310 274 30 274 3 274 400±2 12-φ26 400 587 998 150 252 250 425 370 330 32 330 3 330 450±2 12-φ30 500 957 1056 335 445 300 485 430 389 34 389 3 389 500±3 16-φ30 560 956 1024 370 440 350 555 490 448 38 448 3 448 550±3 16-φ33 600 1010 1124 450 518 400 620 550 508 40 503 4 503 600±3 16-φ36 720 1250 1540 630 772 450 670 600 548 42 548 4 548 650±3 20-φ36 800 1304 1670 780 960 500 730 660 609 44 609 4 609 700±3 20-φ36 800 1430 1980 1150 1230 4.0 100 230 190 178 26 150 4 3.5 350±2 8-φ20 280 430 790 93 156 125 270 220 188 28 176 4 3.5 400±2 8-φ24 300 535 895 116 179 150 300 250 218 30 204 4 3.5 450±2 8-φ24 360 585 905 126 189 200 375 320 282 38 260 4 3.5 550±3 12-φ30 400 640 965 148 205 250 445 385 345 42 313 4 3.5 650±3 12-φ33 400 780 1020 258 308 300 510 450 408 46 364 4 3.5 750±3 16-φ33 560 860 1090 306 438 350 570 510 465 52 422 4 4 850±3 16-φ33 640 940 1260 510 585 400 655 585 535 58 474 4 4 950±4 16-φ39 720 1230 1670 590 760 450 685 610 560 60 524 4 4 1050±4 20-φ39 800 1350 1860 930 1010 500 755 670 612 62 576 4 4 1150±4 20-φ39 800 1400 2060 1210 1420 6.4 100 250 200 168 32 150 4 3.5 350±2 8-φ24 300 430 490 93 156 125 295 240 202 36 176 4 3.5 400±2 8-φ30 300 535 895 116 179 150 340 280 240 38 204 4 3.5 450±2 8-φ33 400 585 905 126 189 200 405 345 300 44 260 4 3.5 550±3 12-φ33 400 640 965 158 209 250 470 400 352 48 313 4 3.5 650±3 12-φ39 560 700 1020 250 310 300 530 460 412 54 364 4 3.5 750±3 16-φ39 640 860 1090 320 460 350 595 525 475 60 422 4 4 850±3 16-φ39 720 940 1260 520 620 400 670 585 525 66 474 4 4 950±4 16-φ45 720 1230 1670 610 780 450 715 630 575 68 484 4 4 1050±4 20-φ45 800 1350 1860 950 1030 500 800 705 640 70 576 4 4 1150±4 20-φ55 800 1400 2060 1230 1452 　　DN100～500mm. 結構長度按GB12221-89和用戶要求設計。 法蘭連接尺寸和密封型式按GB9113.3～9113.11-88的規定。
