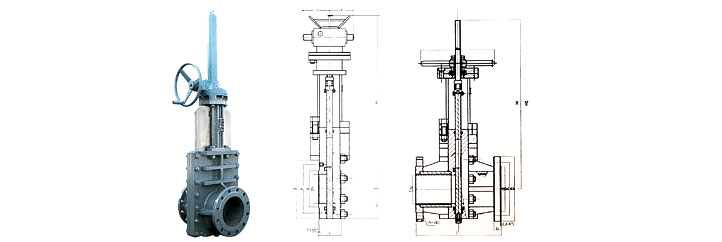

BSZ系列板式閘閥

商品描述： 性能規范: 產品型號 公稱壓力 密封試驗壓力 強度試驗壓力 工作溫度 適用介質 943 BSZ 43 F-10C 743 1.0 1.1 1.5 ≤120C° 礦漿 渣水 943 BSZ 43 F-16C 743 1.6 1.76 2.4 943 BSZ 43 F-25 743 2.5 2.75 3.75 943 BSZ 43 F-40 743 4.0 4.4 6.0 943 BSZ 43 F-64 743 6.4 7.04 9.6 二、主要零件材料: 零件名稱 材 料 10C 16C 25 40 64 閥 體 WCB板材焊接 閥 座 聚 氨 脂 閘 板 2Crl3 閥 桿 2Crl3或1Crl8Ni9Ti 閥桿螺母 鑄鋁青銅ZCuA19Mn2 手 輪 QT400-17 通徑內襯耐磨層 玄武巖鑄石 三、主要連接尺 尺寸mm D K d D1 f f1 b L Z-d0 D0 H W(kg) 公稱 公稱 通徑DN 壓力MPa  手動 電動 手動 電動 1.0C 100 220 180 156 3 3 3 22 300±2 8-φ18 280 580 885 90 130 125 250 210 184 184 3 184 22 325±2 8-φ18 300 605 925 110 160 150 285 240 211 211 3 211 24 350±2 8-φ18 360 630 955 150 190 200 340 295 266 266 3 266 24 400±2 8-φ22 400 650 975 170 230 250 395 350 319 319 3 319 26 450±2 12-φ22 400 785 1100 220 320 300 445 400 370 370 4 370 26 500±2 12-φ22 500 950 1365 260 340 350 505 460 429 429 4 429 26 550±3 16-φ22 560 1025 1455 320 430 400 565 515 480 480 4 480 26 600±3 16-φ26 640 1250 1675 440 508 450 615 565 530 530 4 530 28 650±3 20-φ26 720 1350 1786 580 840 500 670 620 582 582 4 582 28 700±3 20-φ26 800 1470 2040 760 940 1.6C 100 220 180 156 156 3 156 22 300±2 8-φ18 280 580 885 90 130 125 250 210 184 184 3 184 22 325±2 8-φ18 300 605 925 110 160 150 285 240 211 211 3 211 24 350±2 8-φ22 360 630 955 150 190 200 340 295 266 266 3 266 24 400±2 12-φ22 400 650 975 170 230 250 405 355 319 319 3 319 26 450±2 12-φ26 400 785 1100 220 320 300 460 410 370 370 4 370 28 500±2 12-φ26 500 950 1365 260 340 350 520 470 427 429 4 429 30 550±3 16-φ26 560 1050 1455 330 440 400 580 525 480 480 4 480 32 600±3 16-φ30 640 1250 1675 450 518 450 640 585 548 548 4 548 34 650±3 20-φ30 720 1350 1786 620 762 500 715 650 609 609 4 609 36 700±3 20-φ33 800 1470 2040 820 950 2.5 100 235 190 156 156 3 156 24 300±2 8-φ22 280 605 925 96 136 125 270 220 184 184 3 184 26 325±2 8-φ26 300 630 955 114 167 150 300 250 211 211 3 211 28 350±2 8-φ26 360 652 975 156 219 200 360 310 274 274 3 274 30 400±2 12-φ26 400 786 1100 240 295 250 425 370 330 330 3 330 32 450±2 12-φ30 400 956 1365 310 440 300 485 430 389 389 4 389 34 500±2 16-φ30 500 1056 1455 520 630 350 555 490 448 448 4 448 38 550±3 16-φ33 560 1250 1675 650 760 400 620 550 503 503 4 503 40 600±3 16-φ36 640 1350 1786 910 1142 450 670 600 548 548 4 548 42 650±3 20-φ36 720 1470 2040 1200 1312 500 730 660 609 609 4 609 44 700±3 20-φ36 800 1500 2155 1400 1532 4.0 100 235 190 156 150 3 3.5 24 300±2 8-φ22 280 610 935 98 161 125 270 220 184 176 3 3.5 26 325±2 8-φ26 300 635 945 108 219 150 300 250 211 204 3 3.5 28 350±2 8-φ26 400 655 960 186 304 200 375 320 284 260 3 3.5 34 400±2 12-φ30 500 788 1100 260 345 250 450 385 345 313 3 3.5 38 450±2 12-φ33 500 960 1370 320 460 300 515 450 409 364 4 3.5 42 500±2 16-φ33 560 1060 1460 540 640 350 580 510 465 422 4 4 46 550±3 16-φ36 640 1260 1680 660 770 400 660 585 535 474 4 4 50 600±3 16-φ39 720 1360 1790 940 1154 450 685 610 560 524 4 4 50 650±3 20-φ39 800 1480 2050 1220 1352 500 755 670 615 576 4 4 52 700±3 20-φ42 800 1510 2165 1420 1442 6.4 100 250 200 168 150 3 3.5 32 300±2 8-φ25 280 610 935 98 162 125 295 240 202 176 3 3.5 36 325±2 8-φ30 300 635 945 109 220 150 340 280 240 204 3 3.5 38 350±2 8-φ34 400 655 960 186 304 200 405 345 300 260 3 3.5 44 400±2 12-φ34 500 788 1100 275 380 250 470 400 352 313 3 3.5 48 450±2 12-φ41 560 960 1370 340 480 300 530 460 412 364 4 3.5 54 500±2 16-φ41 560 1060 1460 540 650 350 595 525 475 422 4 4 60 550±3 16-φ41 640 1260 1680 670 780 400 670 585 525 474 4 4 66 600±3 16-φ48 720 1360 1790 950 1162 450 715 630 575 484 4 4 68 650±3 20-φ48 800 1480 2050 1220 1452 500 800 705 640 576 4 4 70 700±3 20-φ54 800 1510 2165 1420 1542
