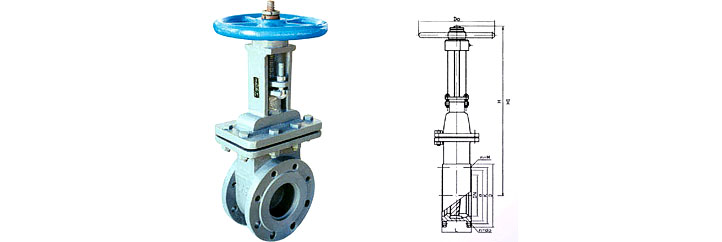

LXLZ系列干除灰兩相流對夾式閘閥

商品描述： 一、用途和主要性能規范： LXLZ系列干除灰兩相對流夾式閘閥主要適用于火力發電廠干除灰、水除灰系統或礦山工業及其它行業的兩相流管道上。 二、性能規范: 型 號 公稱壓力MPa 強度試驗壓力MPa 工作溫度t℃ 適用介質 971 LXZL— 71 H-10C 1.0 1.5 ≤200C° 干灰及渣水混合物 971 LXZL— 71 H-16C 1.6 2.4 971 LXZL— 71 H-25 2.5 3.8 971 LXZL— 71 H-25 4.0 6.0 三、主要零件材料: 零件名稱 材 料 10 16C 25 40 閥 體 WCB 閥 蓋 WCB或鋼板焊接 閘 座 2Crl3或1Crl8Ni9Ti不銹鋼 閥 板 WCB+堆焊85鉻錳 閥 桿 2Crl3或1Crl8Ni9Ti不銹鋼 閥桿螺母 鑄鋁青銅ZCuA19Mn2 四、主要連接尺寸 公稱   壓力MPa     尺寸 DN L D K d n-d0 n-M0 D0 H 電動 手動 1.6C 50 100±1.0 165 125 99 2-φ18 2-M16 280 320 470 65 100±1.0 185 145 118 2-φ18 2-M16 280 390 560 80 110±1.0 200 160 132 4-φ18 4-M16 280 478 660 100 120±1.0 220 180 156 4-φ18 4-M16 320 549 730 125 130±1.0 250 210 184 4-φ18 4-M16 320 798 925 150 140±1.0 285 240 211 4-φ22 4-M20 320 849 1200 200 150±1.0 340 295 266 6-φ22 6-M20 360 890 1280 250 150±1.0 405 355 319 6-φ26 6-M24 360 950 1390 300 160±1.0 460 410 370 6-φ26 6-M24 400 1000 1450 350 200±1.0 520 470 429 8-φ26 8-M24 400 1110 1500 400 220±1.0 580 525 480 8-φ30 8-M27 450 1190 1650 450 250±1.0 640 585 548 10-φ30 10-M27 560 1260 1800 500 270±1.0 715 650 609 10-φ33 10-M30 560 1330 1900 2.5 50 100±1.0 165 125 99 2-φ18 2-M16 280 320 470 65 100±1.0 185 145 118 2-φ18 2-M16 280 390 560 80 110±1.0 200 160 132 4-φ18 4-M16 280 478 660 100 120±1.0 235 190 156 4-φ22 4-M20 320 549 730 125 130±1.0 270 220 184 4-φ26 4-M24 320 798 925 150 140±1.0 300 250 211 4-φ26 4-M24 320 849 1200 200 150±1.0 360 310 274 6-φ26 6-M24 360 890 1280 250 150±1.0 425 370 330 6-φ30 6-M27 360 950 1390 300 160±1.0 485 430 389 8-φ30 8-M27 400 1000 1450 350 200±1.0 555 490 448 8-φ33 8-M30 400 1110 1500 400 220±1.0 620 550 503 8-φ36 8-M33 450 1190 1650 450 250±1.0 670 600 548 10-φ36 10-M33 560 1260 1800 500 270±1.0 730 660 609 10-φ36 10-M33 560 1330 1900 4.0 50 100±1.0 165 125 99 2-φ18 2-M16 280 320 470 65 100±1.0 185 145 118 2-φ18 2-M16 280 390 560 80 110±1.0 200 160 132 4-φ18 4-M16 280 478 660 100 120±1.0 235 190 156 4-φ22 4-M20 320 549 730 125 130±1.0 270 220 184 4-φ26 4-M24 320 798 925 150 140±1.0 300 250 211 4-φ26 4-M24 360 849 1200 200 150±1.0 375 320 284 6-φ30 6-M27 360 890 1280 250 160±1.0 450 385 345 6-φ33 6-M30 400 950 1390 300 180±1.0 515 450 409 8-φ33 8-M30 400 1000 1450 350 200±1.0 580 510 465 9-φ36 8-M33 560 1110 1500 400 240±1.0 660 585 535 8-φ39 8-M36 560 1190 1650 450 260±1.0 685 670 560 10-φ39 10-M36 720 1260 1800 500 280±1.0 755 670 615 10-φ42 10-M39 720 1330 1900 DN50～500mm法蘭連接尺寸和密封型式按GB9113.3～9113.11-88的規定，結構長度按GB12221-89和用戶要求設計。
