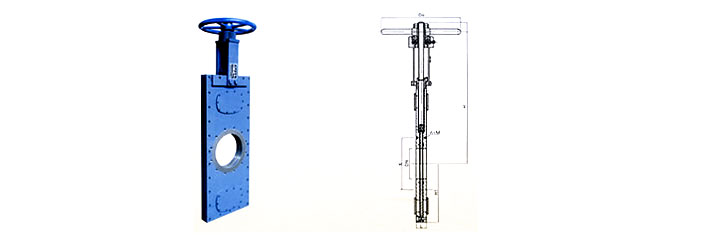

GHZ系列干灰平板閘閥

商品描述： 一、用途與規范： 　　干除灰平板閘閥是我廠專利產品。該產品具有結構合理、開啟靈活、使用壽命長等特點。主要適用于火力發電廠干除灰、粉煤灰氣力輸送系統作為啟閉之用的新型閥門。 性能規范: 產品型 號 公稱壓力 密封試驗力 強度試驗壓力 工作溫度 適用介質 973 GHZ 73X-10C 1.0 1.1 1.5 ≤120℃ 干 灰 粉煤灰 973 GHZ 73X-10C 1.6 1.76 2.4 973 GHZ 73X-10C 2.5 2.75 3.75 二、主要零件材料: 零件名稱 材 料 10 16C 閥 體 WCB（ZG230-450）、Q235A板材焊接或不銹鋼 閥 座 聚氨酯或硅橡膠 閘 板 2Cr13或1Cr18Ni9Ti 閥 桿 2Cr13或1Cr18Ni9Ti 閥桿螺母 鑄鋁青銅ZCuA19Mn2 手輪 QT400-17 三、主要連接尺寸 尺寸mm D K d f L n-M D0 公稱通徑DN 公稱壓力MPa 1.0 80 200 160 132 3 49±1 8-M16 200 100 220 180 156 3 56±1 8-M16 240 125 250 210 184 3 64±1 8-M16 240 150 285 240 211 3 70±1 8-M16 280 200 340 295 266 3 71±1 8-M20 360 250 395 350 319 3 76±1 12-M20 400 300 445 400 370 4 83±1 12-M20 500 350 505 460 429 4 92±1 16-M20 560 400 565 515 480 4 102±2 16-M24 600 450 615 565 530 4 114±2 20-M24 720 500 670 620 582 4 127±2 20-M24 800 1.6 80 200 160 132 3 　49±1　 8-M16 200 100 220 180 156 3 56±1 8-M16 240 125 250 210 184 3 64±1 8-M16 240 150 285 240 211 3 70±1 8-M20 280 200 340 295 266 3 71±1 12-M20 360 250 405 355 319 3 76±1 12-M24 400 300 460 410 370 4 83±1 12-M24 500 350 520 470 429 4 92±1 16-M24 560 400 580 525 480 4 102±2 16-M27 600 450 640 585 548 4 114±2 20-M27 720 500 715 650 609 4 127±2 20-M30 800 2.5 80 200 160 132 3 　49±1　 8-M16 200 100 235 190 156 3 56±1 8-M20 240 125 270 220 184 3 64±1 8-M24 280 150 300 250 211 3 70±1 8-M24 320 200 360 310 274 3 71±1 12-M24 400 250 425 370 330 3 76±1 12-M27 500 300 485 430 389 4 83±1 16-M27 560
