NSQ系列鑄石耐磨球型三通換向閥

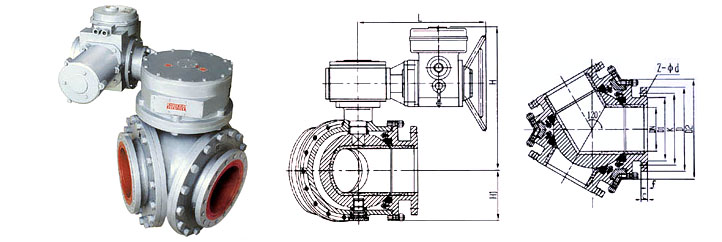

商品描述： 用途與規范: 我廠生產的聚源泉牌鑄造石耐磨球型三通換向閥是在NQ系列鑄石耐磨球閥基礎上發展的一種新型三通閥,主要功能是用于倒泵、換管、切換流向，同時具有耐 磨損、耐腐蝕、開關靈、易操作、密封嚴密等特點，經在幾十家火力發電廠和石油化工工程長期使用實踐證明該閥門運行可靠、使用壽命長，比其他閥門壽命延長 二十倍以上。 主要性能規范： 公稱通徑DN(mm) 100-500 公稱壓力PN（MPa） 1.0-6.4 使用介質 泥漿、灰渣漿、原油、油、水、汽等 使用溫度 -40-120、-40-250 傳動方式 電動 主要零件材料： 零件名稱 材料 閥體、閥蓋 WCB 球體 WCB＋1Cr18Ni9Ti 流道 玄武巖鑄石 閥桿 40Cr 密封圖 四氫呋喃聚醚、氟橡膠 外形及主要尺寸： 尺寸mm L H H1 D k D1 D2 C f Z-Φd 公稱通徑DN(mm) 壓力MPa 1 100 616 600 150 220 180 156 300 21 3 8-Φ18 125 616 614 160 250 210 184 320 21 3 8-Φ18 150 616 629 176 285 240 211 352 21 3 8-Φ22 200 685 699 214 340 295 266 428 25 3 8-Φ22 250 685 729 244 395 350 319 488 25 3 12-Φ22 300 685 759 277 445 400 370 554 29 4 12-Φ22 350 855 875 325 505 460 429 650 29 4 16-Φ22 400 855 915 365 565 515 480 730 34 4 16-Φ26 450 855 964 402 615 565 530 804 34 4 20-Φ26 500 855 1004 443 670 620 582 885 39 4 20-Φ26 1.6 100 616 600 150 220 180 156 300 21 3 8-Φ18 125 616 614 160 250 210 184 320 21 3 8-Φ18 150 616 629 176 285 240 211 352 21 3 8-Φ22 200 685 699 214 340 295 266 428 25 3 12-Φ22 250 685 729 244 405 355 319 488 25 3 12-Φ26 300 685 759 277 460 410 370 554 29 4 12-Φ26 350 855 875 325 520 470 429 650 29 4 16-Φ26 400 855 915 365 580 525 480 730 34 4 16-Φ30 450 855 964 402 640 585 548 804 34 4 20-Φ30 500 855 1004 443 715 650 609 885 39 4 20-Φ33 2.5　 100 616 600 150 235 190 156 300 22 3 8-Φ22 125 616 614 160 270 220 184 320 22 3 8-Φ26 150 616 629 176 300 250 211 352 24 3 8-Φ26 200 685 699 214 360 310 274 428 25 3 12-Φ26 250 685 729 244 425 370 330 488 28 3 12-Φ30 300 685 759 277 485 430 389 554 32 4 16-Φ30 350 855 875 325 555 490 448 650 35 4 16-Φ33 400 855 915 365 620 550 503 730 38 4 16-Φ36 450 855 964 402 670 600 548 804 38 4 20-Φ36 500 855 1004 443 730 660 609 885 42 4 20-Φ36
