NFQ系列 手動、電動耐磨耐腐蝕球閥

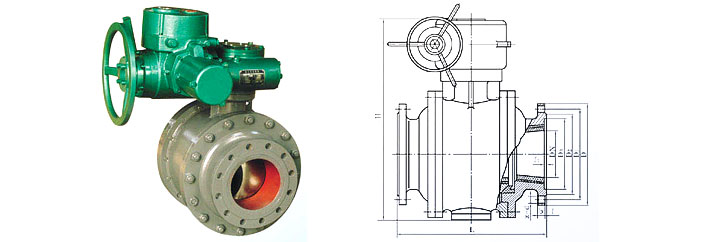

商品描述： NFQ系列 41 941 F1.6～6.4MPa DN150～500mm 47 　　該球閥耐磨損、耐腐蝕、易啟動，且具有自清洗功能，適用于輸送漿體或有雜質液體的管道系統。 耐磨球閥應用范圍： 1、設計、制造按GB12237-89的規定。 2、結構長度按JB1686-75的規定或按GB12221-89和用戶要求。 3、法蘭連接尺寸和密封型式按GB9113.3～GB9113.11-88的規定。 4、閥門的試驗與檢驗按ZBJ16006-90的規定。 主要外型尺寸： 尺寸mm D D1 D2 D3 f f1 b z-d L 公稱 公稱 通徑DN 壓力MPa 1.6 100 220 180 156 3 22 8-φ18 390 125 250 210 184 3 22 8-φ18 410 150 285 240 212 3 24 8-φ22 500 200 340 295 268 3 26 12-φ22 560 250 405 355 320 3 30 12-φ26 620 300 460 410 370 4 30 12-φ26 690 350 520 470 430 4 34 16-φ26 760 400 580 525 482   4   36 16-φ30 820 450 610 585 532   4   40 20-φ30 900 500 715 650 582 4 44 20-φ33 1000 2.5 100 235 190 156   3   24 8-φ22 390 125 270 220 184   3   26 8-φ26 410 150 300 250 212   3   30 8-φ26 500 200 360 310 278   3   34 12-φ26 560 250 425 370 335   3   36 12-φ30 620 300 485 430 390   4   40 16-φ30 690 350 550 490 450   4   44 16-φ33 760 400 580 525 482   4   48 16-φ33 820 450 670 600 555   4   50 20-φ36 900 500 730 660 615   4   52 20-φ36 1000 4.0 100 235 190 156   3   24 8-φ22 390 125 270 220 184   3   26 8-φ26 430 150 300 250 204 204 3 4.5 30 8-φ26 500 200 375 320 260 260 3 4.5 38 12-φ30 560 250 450 385 313 313 3 4.5 42 12-φ33 620 300 515 450 364 364 4 4.5 46 16-φ33 690 350 580 510 422 422 4 5 52 16-φ36 760 400 660 585 474 474 4 5 58 16-φ39 820 450 685 610 524 524 4 5 60 16-φ39 900 500 755 670 576 576 4 5 62 20-φ42 1000 6.4 100 250 200 168 150 3.5 4.5 30 8-φ26 390 125 295 240 202 176 3.5 4.5 34 8-φ30 430 150 450 250 204 204 3 4.5 38 8-φ33 500 200 550 345 260 260 3 4.5 44 12-φ36 560 250 650 400 313 313 3 4.5 48 12-φ36 620 300 750 460 364 364 4 4.5 54 16-φ36 690
