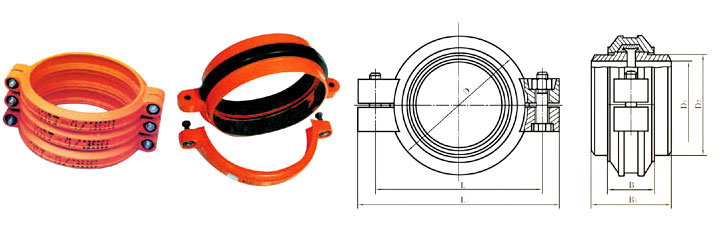

鍛壓卡箍式柔性肩型管接頭

商品描述： KRJ系列 　　PN1.6～4MPa 　　DN150～1000mm 專利號：ZL92106535.3 　 國際專利主分類號:B23P 13/00 技術規格及參數 公稱壓力 nominal Pressure MPa 公稱 通徑 nomi -nal Dia. DN mm 管端最 大間隙 clear -ance maxΔ mm 最大轉角max. turn -angle θ° 管子 撓度defle -ction f mm/m L1 L D D1 D2 B B1 螺栓bolt 理論 質量 theore tical weight kg/套 直徑 d 數 量 mm mm pc. 4 150 10 2.74 47 307 259 226 154 168 68 120-130 16 2 11.99 175 10 2.35 41 333 285 252 178 194 68 120-130 13.31 200 10 1.48 26 358 310 277 207 219 68 120-130 14.61 225 10 1.33 23 384 336 303 232 245 68 120-130 15.93 250 10 1.20 21 412 364 331 259 273 68 120-130 17.36 300 10 1.04 18 483 427 383 310 325 68 120-130 18 20.84 350 10 1.03 18 535 479 435 359 377 68 120-130 23.49 400 10 0.97 16 595 535 484 408 426 68 120-130 20 26.58 2.5 450 10 0.93 16 649 589 538 462 480 68 120-130 29.33 500 10 0.90 15 703 641 588 512 530 68 120-130 22 32.63 600 10 0.88 15 803 741 688 610 630 68 120-130 37.73 1.6 700 10 0.82 14 889 829 778 700 720 68 120-130 22 4 45.10 800 10 0.80 14 989 929 878 800 820 68 120-130 50.20 900 10 0.73 12 1093 1031 978 900 920 68 120-130 20 56.79 1000 10 0.70 12 1193 1131 1078 1000 1020 68 120-130 60.55 理論質量包括卡箍、端管、密封橡膠圈、螺栓和螺母的質量。 公稱直徑150-600mm的卡箍由兩瓣組成，大于600-1000mm由四瓣組成。
